Model DY-530~730C menampilkan spindle bore hingga Ø 104 mm (D1-8) atau Ø 130 mm (D1-11) serta travel sumbu X sebanyak 360 mm dan travel Z hingga 3 700 mm. Dengan rapid traverse X ≈ 5 m/min dan Z ≈ 7,5 m/min, mesin ini menawarkan efisiensi siklus tinggi dan fleksibilitas untuk produksi volume besar.

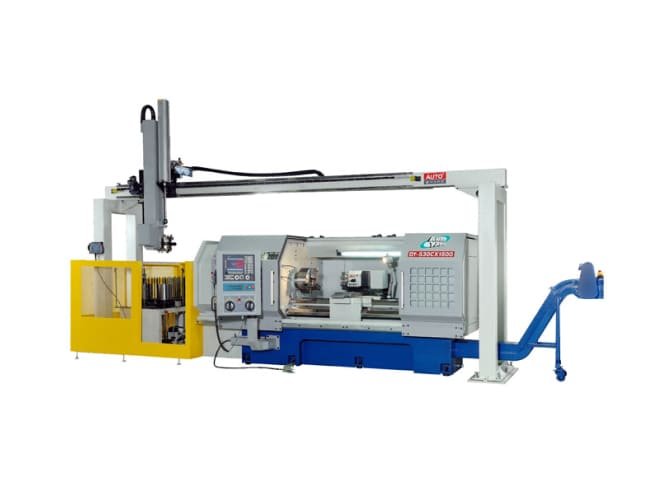

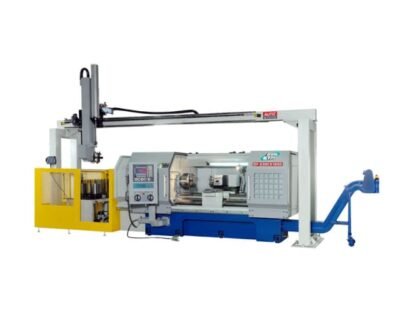

Annn Yang CNC Lathe Machine DY-530~730C X

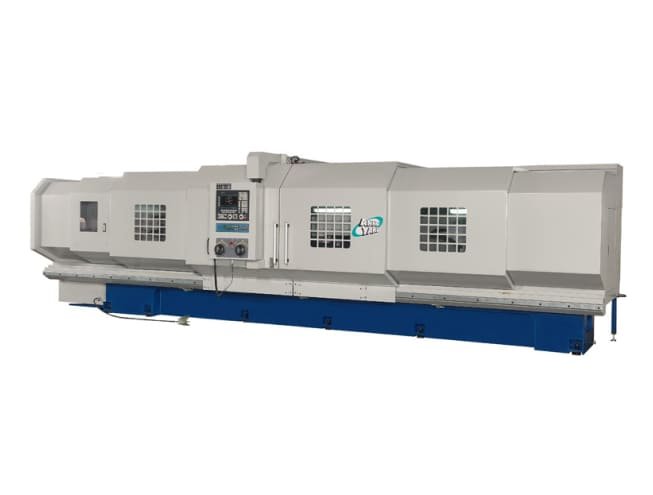

Dibangun dengan konstruksi bed datar (flat-bed) berukuran besar, DY-530-730C menyediakan platform kokoh untuk aplikasi berat seperti aerospace, power generation dan oil & gas. Sistem master–slave atau otomatisasi mudah diintegrasikan, menjadikan mesin ini pilihan strategis untuk manufaktur presisi dan throughput tinggi.

Features

Bed lebar 435 mm dengan swing hingga 730 mm

Memungkinkan pemesinan benda kerja besar atau berdiameter besar dengan stabilitas tinggi.

Spindle bore besar & dual nose option

D1-8 dengan bore Ø 104 mm atau D1-11 dengan bore Ø 130 mm untuk chuck besar atau through-spindle.

Rapid traverse tinggi (X ≈ 5 m/min, Z ≈ 7.5 m/min)

Mempercepat siklus produksi dan mengurangi waktu tidak produktif.

Travel sumbu yang panjang & fleksibel

Z-axis hingga 3 700 mm (opsi) dan X-axis 360 mm memberikan fleksibilitas tinggi di aplikasi panjang.

Dirancang untuk aplikasi industri berat

Dinyatakan cocok untuk aerospace, oil & gas, steelwork dengan konstruksi bed flat dan headstock besar.

Overview

Specification	DY-530C	DY-630C	DY-730C
Swing Over Bed	530 mm	630 mm	730 mm
Swing Over Cross Slide	310 mm	410 mm	510 mm
Distance Between Centers	1000/1500/2000/3000/4000 mm	1000/1500/2000/3000/4000 mm	1000/1500/2000/3000/4000 mm
Spindle Bore	104 mm (D1 – 8)	130 mm (D1 – 11)	130 mm (D1 – 11)
Spindle Speed	L: 50-250 rpm, H: 250-1500 rpm	L: 50-300 rpm, H: 300-1000 rpm	L: 50-300 rpm, H: 300-1000 rpm
Cross Travel (X-axis)	360 mm	360 mm	360 mm
Longitudinal Travel (Z-axis)	700/1200/1700/2700/3700 mm	700/1200/1700/2700/3700 mm	700/1200/1700/2700/3700 mm
Main Motor	20 Hp	20 Hp	20 Hp
X-axis Servo Motor	FXM53 / 2.49 kw, 11.9 Nm / 2000 rpm	FXM53 / 2.49 kw, 11.9 Nm / 2000 rpm	FXM53 / 2.49 kw, 11.9 Nm / 2000 rpm
Z-axis Servo Moto	FXM73 / 4.36 kw, 20.8 Nm / 2000 rpm	FXM73 / 4.36 kw, 20.8 Nm / 2000 rpm	FXM73 / 4.36 kw, 20.8 Nm / 2000 rpm
Tailstock Quill	90 mm diameter, 203 mm travel, MT5 taper	90 mm diameter, 203 mm travel, MT5 taper	90 mm diameter, 203 mm travel, MT5 taper
Length (mm)	3390 / 3890 / 4390 / 5390 / 6390	3390 / 3890 / 4390 / 5390 / 6390	3390 / 3890 / 4390 / 5390 / 6390
Net Weight (kg)	3500/3650/3800/4100/4500	3500/3650/3800/4100/4500	3500/3650/3800/4100/4500
