Optical Measurement Scan S145-P Sylvac

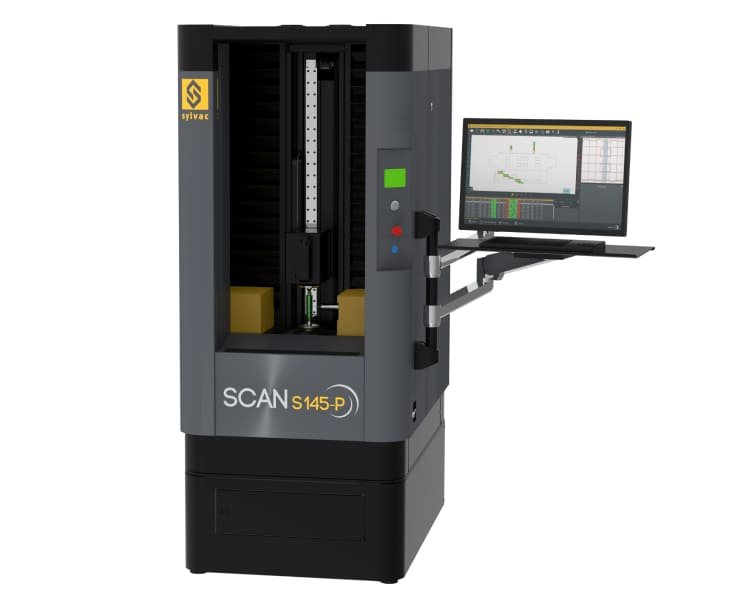

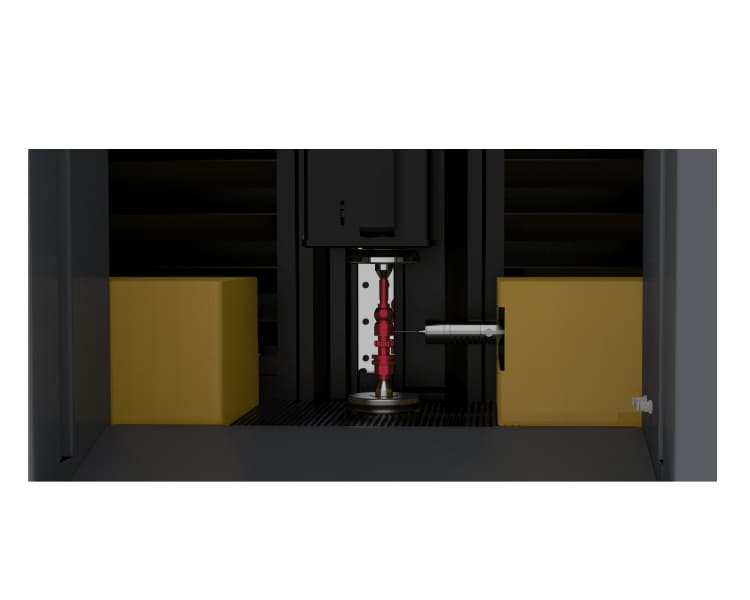

SYLVAC-SCAN S145-P adalah sistem pengukuran optik vertikal Swiss-made dengan tambahan Renishaw SP25M 3D probe untuk solusi multi-sensor. Mesin ini memungkinkan pengukuran lubang, slot, runout, form, dan fitur lain yang tidak terlihat oleh optik saja, serta menyediakan operasi intuitif dengan indikator LED GO/NG dan perangkat lunak Reflex SCAN+.

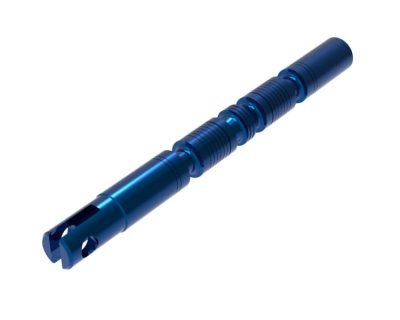

SCAN S145-P dirancang untuk pemeriksaan cepat dan akurat bagian silinder hingga ⌀145 mm dan panjang hingga 615 mm (atau versi panjang lebih besar), termasuk pengukuran geomtri lubang dan slot. Kombinasi optik serta probe 3D memberikan fleksibilitas maksimal dengan pemindaian 2D cepat dan rutinitas otomatisasi probe.
Optical Measurement Scan S145-P Sylvac
Dengan antarmuka touchscreen mudah, kemampuan pengukuran bentuk, posisi, diameter, dan runout radial/aksial, SCAN S145-P meningkatkan efisiensi kontrol kualitas sambil mengurangi scrap. Konfigurasi Automation Ready tersedia untuk integrasi ke lini produksi otomatis.
Features
Overview
| 902-4145-05 | 902-4147-05 | 902-4148-05 | ||||
| EAN | ||||||
| Diameter | Length | Diameter | Length | Diameter | Length | |
| Measuring range (mm) | 145 | 615 | 145 | 1230 | 145 | 1750 |
| Resolution up to (mm) | 0.0001 | |||||
| Max. Error (µm) | 1.5 + (D[mm]/100) µm ¹ / 4 + (L[mm]/200) µm ¹ | |||||
| Repeatability 2δ (µm) | 0.5 | 1.0 | 0.5 | 1.0 | 0.5 | 1.0 |
| Holding capacity (mm) | 200* | 615 | 200* | 1230 | 200* | 1750 |
| Axial positioning speed (mm/s) | Up to 160 | |||||
| Measuring volume of probe (mm) | PX : 615 / PY : +60, -40 / PZ : +130, -15 | |||||
| Max. weight of part (kg) | 100 | |||||
| Machine’s weight (kg) | 550 | 670 | 817 | |||
