EG Series dirancang untuk stabilitas dan ketahanan: bola pengukuran terbuat dari karbida keras dan tersedia berbagai ukuran di stok. Meja atau dudukan pengukuran dapat dilengkapi dengan stand opsional untuk posisi tetap saat pengukuran.

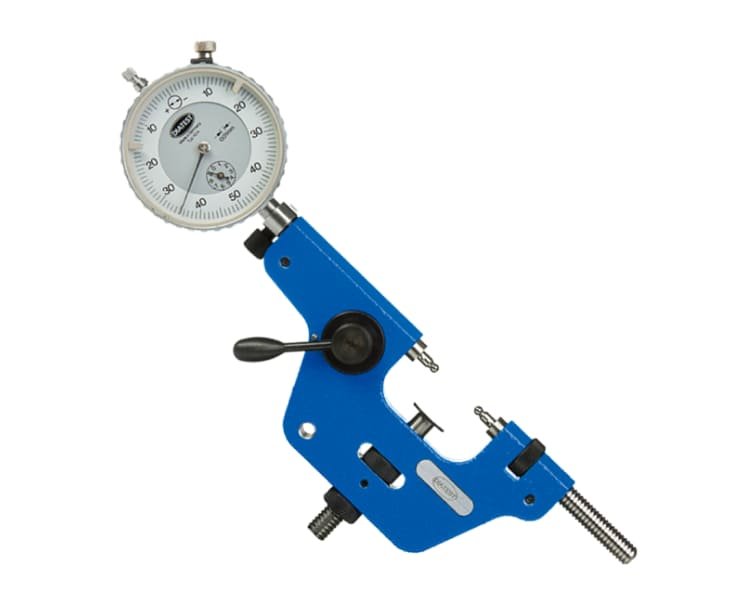

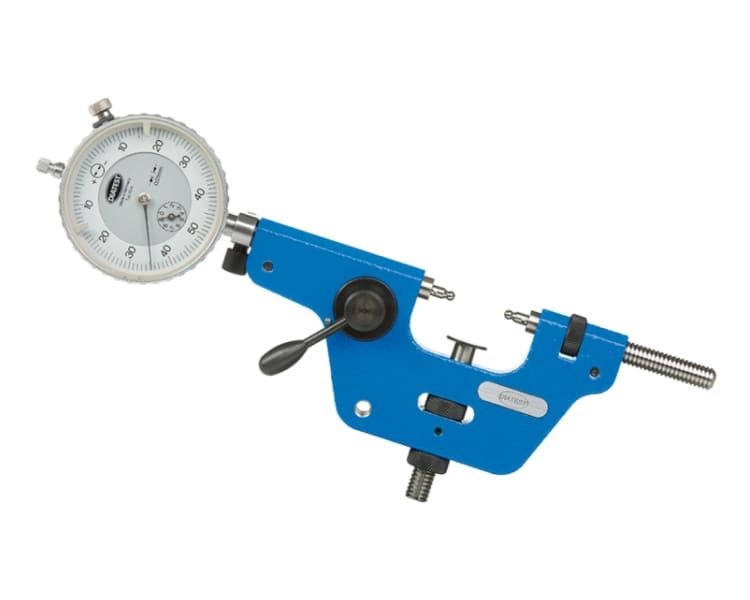

External Gear Gauges EG Series Diatest

Untuk kalibrasi nol, EG Series menggunakan komponen referensi seperti master setting atau bagian uji. Data pengukuran dapat dibaca melalui dial mekanik atau digital (indikator dengan mode “MIN”), mendukung penilaian ovalitas dan kerucutan gigi (conicity).

Features

entang Over-Balls Luas

RMa = 0–140 mm (dalam 4 varian rentang)

Bola Karbida Interchangeable

Bola pengukur terbuat dari karbida, dapat diganti sesuai kebutuhan.

Empat Versi Rentang Pengukuran

Ma = 0-30, 0-70, 30-70, 70-140 mm sesuai aplikasi.

Metode Zero Setting Fleksibel

Bisa menggunakan master setting atau komponen referensi untuk kalibrasi nol.

Kompatibel dengan Indikator Mekanik & Digital

Mendukung indikator mekanik dan digital, termasuk mode “MIN” untuk membaca deviasi.

overview

Parameter	Nilai / Detail
Model / Seri	External Gear Gauges – EG Series
Jenis Alat	Indicating 2-point gauge untuk gigi luar (external gear)
Rentang “Over-Balls” (Ma)	0 – 140 mm
Versi Rentang yang Tersedia	Ma = 0-30, 0-70, 30-70, 70-140 mm
Bola Pengukur (Anvil)	Karbida; bisa ditukar
Setting Zero	Via sample komponen terukur atau master setting
Indikator yang Didukung	Indikator mekanik dan digital (dengan mode MIN)
Optional Stand	Dudukan (stand) tersedia untuk pengukuran tetap / stabil
Material Pengukur	Komponen terutama baja + bola karbida
Aplikasi	Pengukuran diameter luar gear, splines, tapered threads, ovalitas / konisitas.
