Versi PM-DCV mendukung input tegangan DC dari ±200 mV hingga ±600 V, dan memiliki penyuplai transduser terisolasi 5/10/24 V untuk sensor eksternal.

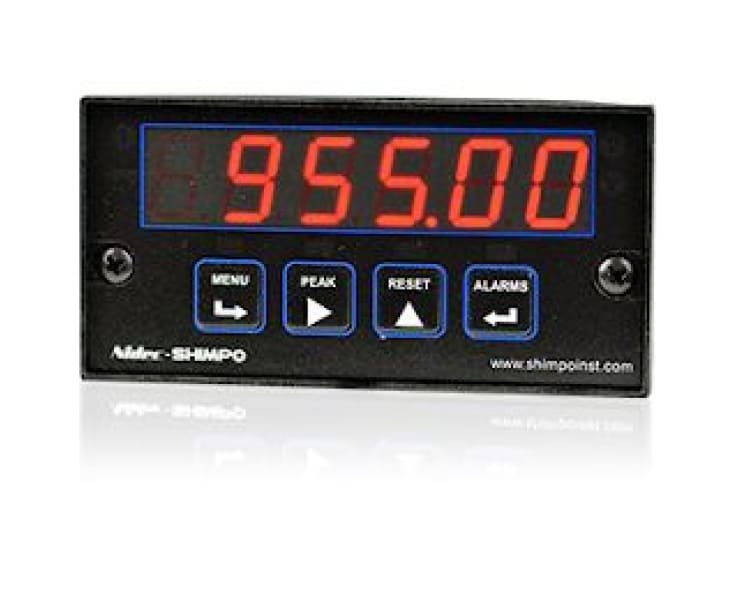

Process Panel Meters PM-DC Process Meters Shimpo

Untuk aplikasi arus, model PM-DCA memungkinkan pengukuran dari ±2 mA hingga ±5 A. Tersedia opsi output relay (contact atau solid-state), analog, dan komunikasi serial (RS-232 / RS-485).

Features

Jumper-Selectable Input Range

Pilihan DC current (±2 mA … ±5 A) atau DC volt (±200 mV … ±600 V).

Programmable Scaling

Menyesuaikan tampilan dengan unit engineering sesuai kebutuhan proses.

Output Fleksibel

Opsi dua relay (8 A), analog (4–20 mA, 0–10 V, dll), dan komunikasi (RS-232 / RS-485 / USB).

Kecepatan Konversi Tinggi

Hingga 60 pembacaan per detik untuk respons cepat.

Power Supply Universal

Mendukung 85–264 VAC / 95–300 VDC atau mode tegangan rendah 10–48 V DC.

Specifications

Parameter	Nilai / Spesifikasi
Model Seri	PM-DC (DC Process Meter)
Input Sinyal	– DC Current (DCA): ±2.0000 mA, ±20.000 mA, ±200.00 mA, ±5.000 A – DC Voltage (DCV): ±200.00 mV, ±2.0000 V, ±20.000 V, ±200.00 V, ±300.0 V, ±600.0 V
Tampilan (Display)	−99999 … 99999 (5 digit)
Akurasi	±0.01% dari skala penuh ±2 digit
Waktu Update / Display	3,5 kali/s (60 Hz) atau 3 kali/s (50 Hz)
Output Opsional	Dua relay (8 A), output analog (4–20 mA, 0–20 mA, 0–10 V, –10 V → +10 V)
Komunikasi	RS-232, RS-485, atau USB (opsional)
Power Supply	85–264 V AC / 95–300 V DC atau 10–48 V DC / 12–34 V AC
Eksitasi Transduser	Output terisolasi: 5 V / 10 V / 24 V DC untuk memberi daya sensor eksternal.
Suhu Operasional	0 °C – 55 °C (32–131°F) menurut manual.
Dimensi Panel	48 × 96 mm (1/8 DIN)

DC Current Input
DC Current Range	Resolution	Input Resistance
±2.0000 mA	0.1 μA	100 Ω
±20.000 mA	1.0 μA	10 Ω
±200.00 mA	10 μA	1 Ω
±5.000 A	1 mA	0.01 Ω

DC Volt Input
DC Current Range	Resolution	Input Resistance
±200.00 mV	10 μV	1 GΩ
±2.0000 V	100 μV	1 GΩ
±20.000 V	1 mV	10 MΩ
±200.00 V	10 mV	10 MΩ
±300.0 V	0.1 V	10 MΩ
±600.0 V	0.1 V	10 MΩ

Ordering Details
Series	Signal Input (Jumper Select)	Input Power	Relay Output	Analog Output	Comm.
PM
	-DCA:	0 =	R =	A =
	±2.0000 mA	5 – 264 V ac	Relay Output Two 8A Form C contact relays	4-20 mA
	±20.000 mA	95 – 300 V dc	S =	0-20 mA
	±200.00 mA	1 =	SSR Output Two 120 mA solid state relays	0-10 V
	±5.000 A	12 – 34 V ac	0 =	-10 to +10 V
	-DCV:	10 – 48 V dc	No Output	0 =
	±200.00 mV			No Output
	±2.0000 V
	±20.000 V
	±200.00 V
	±300.0 V
	±600.0 V
