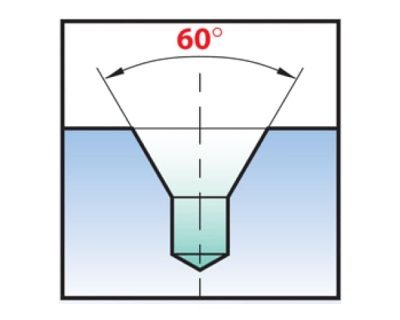

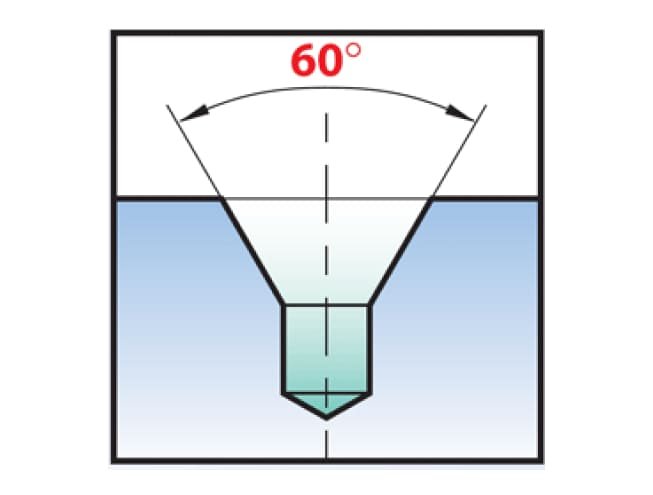

Dirancang untuk centering dan spotting presisi, seri 0890-Tin-7 memiliki geometri yang menjaga concentricity (keserentakan) antara diameter pusat dan badan alat. Ini membantu memperoleh lubang awal yang sangat akurat sebagai dasar pengeboran berikutnya.

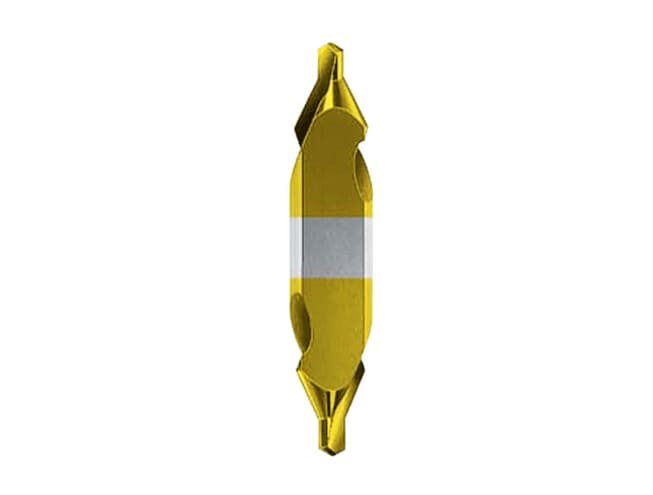

Performance Center Drills 0890-Tin-7 Magafor

Dengan lapisan TiN dan desain metrik yang lengkap, 0890-Tin-7 cocok untuk mesin produksi dengan toleransi tinggi. Penggunaannya ideal pada material tipis hingga menengah yang memerlukan lubang pusat tepat tanpa “walking” atau deviasi alat.

Features

Permukaan Bodi Pipih (Flat Body Surface)

Membantu alat duduk lebih stabil di chuck atau tooling holder, mengurangi vibrasi atau “walking” pada titik awal lubang, sehingga memastikan akurasi centering tinggi.

Coating TiN (Titanium Nitride)

Lapisan TiN meningkatkan ketahanan aus alat dan memberikan permukaan yang lebih keras dan licin, memperpanjang umur pakai alat dan menjaga kualitas lubang awal tetap konsisten.

Flute Spiral Terground & Concentricity Ketat

Alat didesain dengan spiralled flutes dan concentricity tinggi antara diameter pusat dan badan, sehingga pembuangan chip lancar dan lubang awal dibentuk dengan presisi maksimal.

Varian Ukuran Metrik Mikro jusqu’à Lebih Besar

Tersedia dalam rentang diameter metrik yang memungkinkan pengguna memilih ukuran sesuai aplikasi, dengan toleransi dan increment yang mendukung produksi presisi.

overview

Item #	D Diameter	d Small Diameter (Pilot)	L Length	\ Flute Length
08900400160	4	1.6	35	2.0 – 2.6
08900500200	5	2	40	2.5 – 3.1
08900630250	6.3	2.5	45	3.1 – 3.8
08900800315	8	3.15	50	3.9 – 4.6
08901000400	10	4	55	5.0 – 5.9
08901250500	12.5	5	63	6.3 – 7.2
08901600630	16	6.3	71	8.0 – 8.9
08902000800	20	8	80	10.1 – 11.1
08902501000	25	10	100	12.8 – 13.8
69532	1/2″ / .502″	25 mm	2″	4.5″
69532	1/2″ / .502″	25 mm	2″	4.5″

Magafor Performance Center Drills Series Ordering Guide

Item #	D Diameter	d Small Diameter (Pilot)	L Length	\ Flute Length
08110315050	3.15	0.5	25	0.6 – 0.9
08110315080	3.15	0.8	25	1.0 – 1.3
08110315100	3.15	1	31	1.3 – 1.7
08110315125	3.15	1.25	31	1.6 – 2.0
08110350075	3.5	0.75	35	1.0 – 1.3
08110400100	4	1	35	1.3 – 1.7
08110400160	4	1.6	35	2.0 – 2.6
08110500150	5	1.5	40	2.0 – 2.6
08110500200	5	2	40	2.5 – 3.1
08110600200	6	2	45	2.5 – 3.1
08110630250	6.3	2.5	45	3.1 – 3.8
08110800250	8	2.5	50	3.1 – 3.8
08110800300	8	3	50	3.9 – 4.6
08110800315	8	3.15	50	3.9 – 4.6
08111000300	10	3	55	3.9 – 4.6
08111000400	10	4	55	5.0 – 5.9
08111200400	12	4	63	5.0 – 5.9
08111200500	12	5	63	6.3 – 7.2
08111250500	12.5	5	63	6.3 – 7.2
08111400500	14	5	69	6.3 – 7.2
08111600630	16	6.3	71	8.0 – 8.9
08112000800	20	8	80	10.1 – 11.1
