Unit multiplexing Sylvac ini adalah solusi multi-gauging untuk sistem inspeksi presisi. Dengan input probe P2 hingga P25 dan output USB/RS485, Anda mendapatkan data akurasi tinggi dan repeatable untuk QC dan automasi. Versi D302a/D304a menambahkan output analog ±10 V untuk PLC atau DAQ.

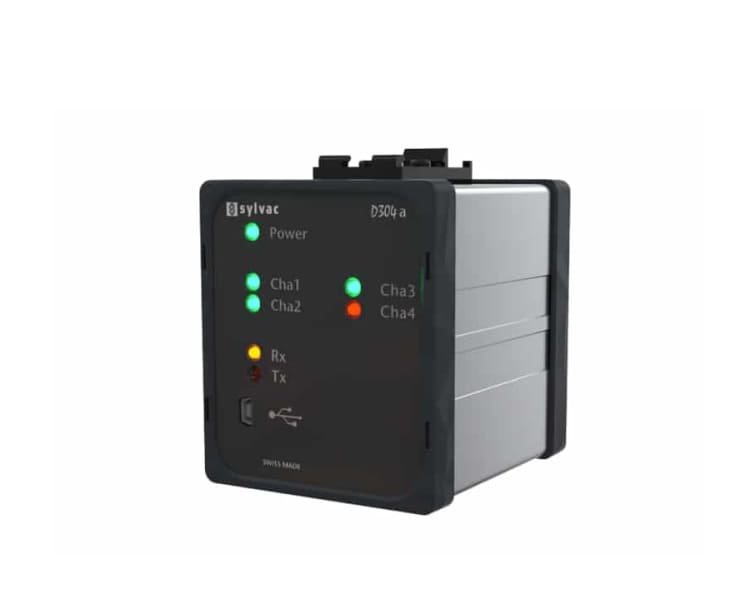

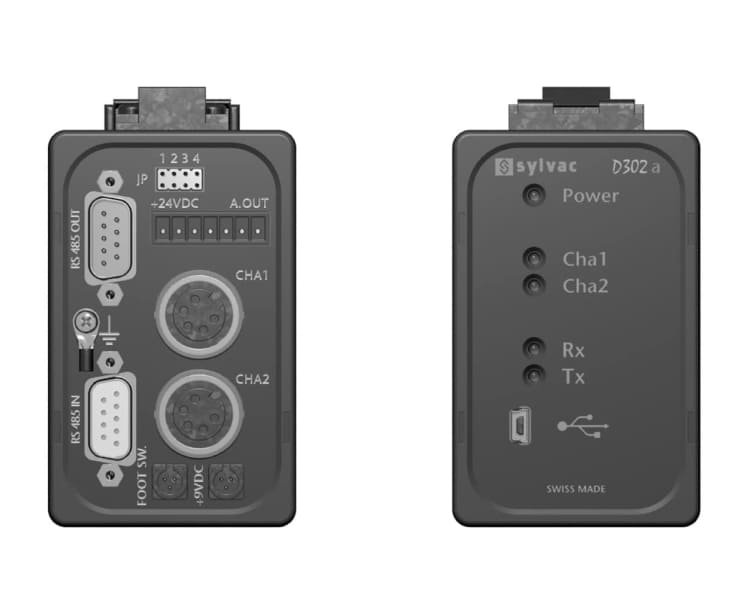

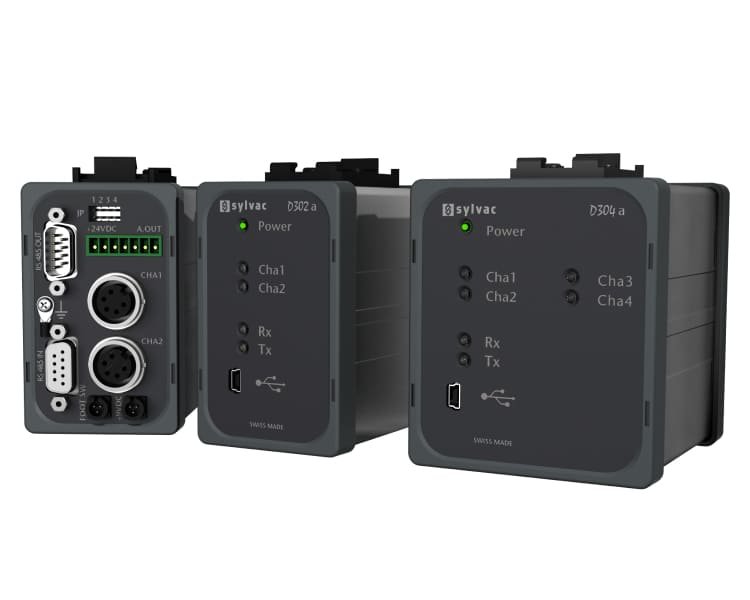

Multiplexer Unit D302/D304 Sylvac

Multiplexer D302/D304 menggabungkan data dari beberapa probe kapasitif ke satu output digital/analog — mempercepat workflow pengukuran di workshop atau lini produksi. Kompatibel dengan perangkat Sylvac maupun PC melalui USB/RS485, serta dapat digunakan standalone untuk sistem multi-gauge compact.

Features

2 atau 4 probe input

D302 mendukung 2 probe, D304 mendukung 4 probe — fleksibel untuk sistem multi-gauging.

Resolusi tinggi 0,1 µm

Menghasilkan data pengukuran sangat presisi dan dapat diandalkan.

USB & RS485 output

Mempermudah koneksi ke PC, display, atau PLC untuk sistem kontrol / data logging.

Analogue output ±10 V (varian a)

Mendukung integrasi ke sistem analog atau PLC untuk proses otomasi.

Dinamis & cepat (10–20 meas./detik)

Memberi pembacaan real-time yang responsif untuk inspeksi dan kontrol kualitas.

overview

	804-1302	804-1303	804-1304	804-1305
EAN	7640125023657	7640125023664	7640125023671	7640125023688
Model	D302	D302a	D304	D304a
Max error (µm)	P2 : 1.5 / P5 : 1.6 / P10 : 1.6 / P25 : 1.9
Max. Error ¹ (µm)	P2 : 0.5 / P5 : 0.6 / P10 : 0.6 / P25 : 0.8
Repeatability (µm)	P2 : 0.2 / P5 : 0.2 / P10 : 0.2 / P25 : 0.2
Overall dimensions (mm)	95 x 88 x 55		95 x 88 x 77
Weight (kg)	0.3
Case	Aluminium profil / plastic TA 6
Protection rating according to IEC 60529	IP40
Output data	USB / RS 485
Programmable by PC	⬤
Analog output signal		-10V … +10V		-10V … +10V
