Seri Multi DTM 6940 ILIX menghadirkan cutter ber-shank sesuai DIN 6535 HB, dengan 2 flute dan chamfered step untuk thread milling metrik kasar. Ideal untuk kondisi di mana tapping kaku tidak memungkinkan dan diperlukan penguliran presisi hingga toleransi 4H-6H.

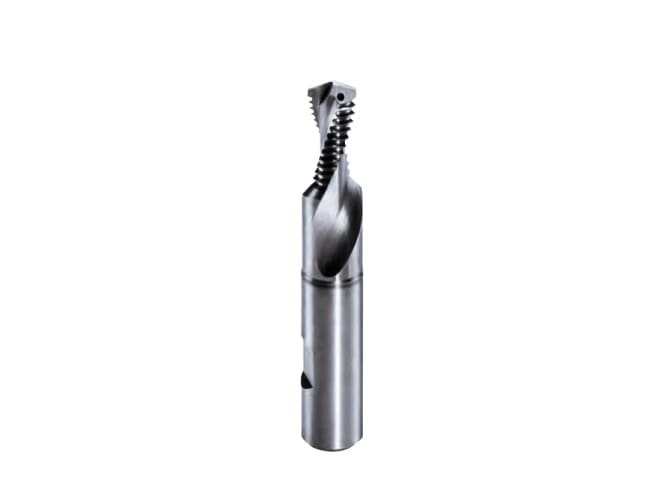

Multi DTM 6940 Thread Milling Cutter DIN 6535 HB ILIX
ILIX Multi DTM 6940 menawarkan efisiensi tinggi dalam proses ulir: pengeboran lubang, penguliran ulir dan svasasi dilakukan dalam satu alat. Bodi solid-carbide dengan pendingin internal mendukung produktivitas dan kualitas ulir yang stabil pada sistem ISO metrik (DIN 13) dan shank DIN 6535 HB.
Features
Overview
| Model / Type | Diameter d1 (nominal) | Pitch (mm) | l₁ (mm) | l₂ (mm) | d2 h6 (mm) | Shank standard |
|---|---|---|---|---|---|---|
| Type Z 6940 (contoh) | M3 | 0,50 | 48 | 5,40 | 6,00 | DIN 6535 HB |
| Type Z 6940 | M6 | 1,00 | 62 | 10,85 | 8,00 | DIN 6535 HB |
| Type Z 6940 | M12 | 1,75 | 90 | 20,75 | 14,00 | DIN 6535 HB |
