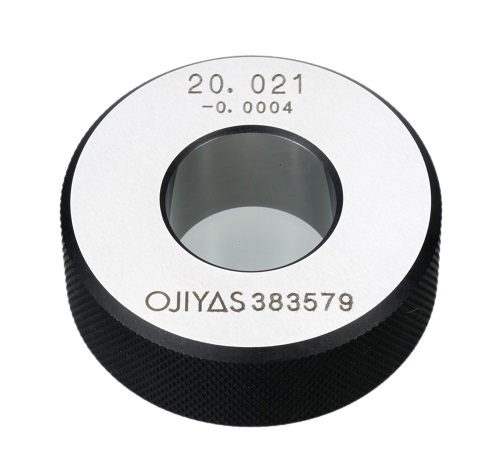

1. Ojiyas Master Ring Gauge
Ojiyas menyediakan master ring gauge dengan akurasi tinggi. Ring gauge ini melalui sub zero treatment untuk meningkatkan kekerasan, kekuatan, ketahanan masa pakai, dan stabilitas dimensi.

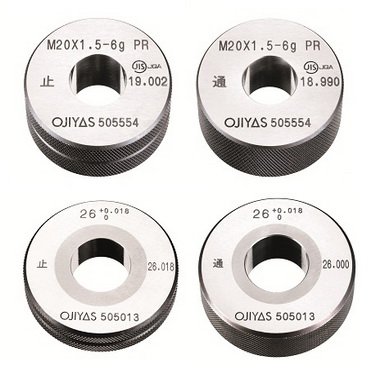

2. Ojiyas Limit Ring Gauge
Ojiyas limit ring gauge untuk ulir sekrup tersedia pada kelas yang sama dengan sekrup standar. Limit gauge Go dan No-Go digunakan untuk memeriksa keakuratan ulir. Benda kerja diperiksa dengan limit ring gauge untuk memastikan bahwa benda tersebut berada dalam batas atas dan bawah dari deviasi dan toleransinya.

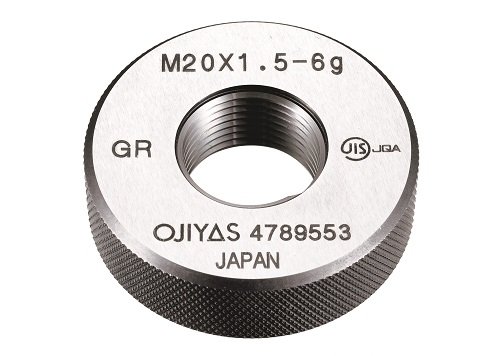

3. Ojiyas Thread Ring Gauge
Ojiyas standard thread gauge terdiri dari thread ring gauge dan thread plug gauge yang pas. Elemen dari bagian yang disekrup dibuat sangat mirip dengan profil dasar ulir sekrup. Pengukur ini cocok untuk memeriksa sejumlah kecil sekrup yang harus dipasang dengan sempurna.

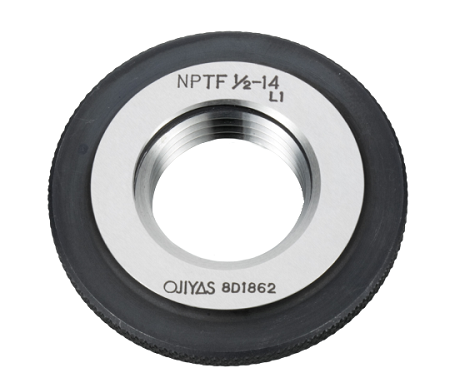

4. Ojiyas NPTF Thread Ring Gauge
NPTF yang menerapkan standar Amerika (ANSI) digunakan untuk menyambung pipa ful atau minyak di kapal, mobil, pesawat terbang, dan lain-lain. Dalam ulir NPTF, ketahanan kerapatan bagian ulir dapat diperoleh bahkan tanpa menggunakan gabungan segel.
Aplikasi yang sangat umum dalam sebuah pengukuran adalah memeriksa lubang berulir (thread hole) dan poros (shaft). Selain plug gauge, pengukuran diameter lubang berulir dalam manufaktur dapat dilakukan dengan ring gauge.
Ring gauge (atau ring gage) memberikan penilaian Go atau No-Go untuk memeriksa diameter luar benda silinder dan mengkalibrasi gauge (pengukur) atau standar lain seperti kaliper, mikrometer dalam, atau bore gauge (pengukur lubang).
Termasuk kedalam salah satu jenis thread gauge yang merupakan alat inspeksi yang diproduksi secara presisi dan memiliki toleransi yang sangat tinggi.
Artikel ini akan memberikan Anda informasi tentang jenis-jenis, ukuran toleransi, berbagai konfigurasi, dan contoh produk ring gauge yang dijual di Indonesia.
Apa Itu Ring Gauge?
Ring gauge (pengukur cincin) adalah alat metrologi berbentuk cincin yang digunakan untuk mengukur diameter luar (outside diameter) dari benda silinder seperti pin, shaft, spline, fastener, dowel, stud, dan bagian lainnya dari mesin.
Ring gauge biasanya dibuat dari bahan yang stabil seperti baja perkakas berlapis krom dan karbida yang memberikan ketahanan masa pakai yang lebih besar. Alat ini sangat presisi (toleransi sangat tinggi) yang berfungsi sebagai pengukur diameter bagian luar.
Fungsi Ring Gauge
Fungsi utama dari ring gauge adalah untuk menetapkan secara “go” atau ”no-go” apakah bagian yang diukur sudah sesuai atau belum dengan toleransi dimensi yang telah ditetapkan.
Penggunaan ring gauge memungkinkan inspeksi bagian mesin dapat dibuat dengan sangat cepat tanpa perlu menggunakan mikrometer, kaliper, thickness gauge, atau instrumen pengukuran lainnya yang bisa memakan waktu lebih lama untuk mencapai hasil akhir.
Ring gauge juga efektif untuk memeriksa bulatan (roundness) pada tingkat yang lebih tinggi. Pengukuran dengan alat ini digunakan sebagai standar untuk mengatur pengukur lubang (bore gauge), yang kemudian dapat digunakan untuk menentukan ada atau tidaknya penyimpangan dari ukuran utama.
Jenis-Jenis Ring Gauge
Ring gauge terbagi menjadi tiga (3) jenis utama, yaitu:
1. Go Ring Gauge
Go ring gauge dirancang untuk memverifikasi batas atas toleransi (high limit) dari diameter luar. Jika go ring gauge cocok dengan diameter luar, maka menunjukkan kondisi maksimum dari material yang diizinkan untuk bagian tersebut belum terlampaui.
Artinya, diameter bagian tersebut berada dalam batas atas toleransinya, dan oleh karena itu bagian tersebut dapat diterima. Namun, jika go ring gauge tidak muat pada bagian yang diuji, yang artinya diameter bagian terlalu besar dan mengandung bahan berlebih, maka harus ditolak.
2. No-Go Ring Gauge
No-go ring gauge memeriksa batas bawah toleransi (low limit) pada diameter luar. Jika no-go ring gauge tidak sesuai dengan diameter bagian luar, maka menunjukkan bahwa kondisi minimum dari material yang diizinkan untuk bagian tersebut telah dipenuhi.
Artinya, diameter bagian tersebut melebihi batas minimum atau batas bawah toleransinya, dan oleh karena itu bagian tersebut dapat diterima.
Namun, jika no-go ring gauge cocok dengan bagian yang diuji, sehingga terlalu banyak bahan yang berlebih dan bagian tersebut berada di bawah nilai toleransi minimumnya, maka harus ditolak.
3. Master / Setting Ring Gauge
Master ring gauge (atau disebut juga set ring gauge) digunakan untuk mengkalibrasi alat dimensi atau instrumen pengukuran lainnya. Alat pengukur ini dapat penyelarasan titik nol sebelum mengukur dengan alat pengukur diameter dalam. Misalnya, dengan menyediakan standar pengukuran atau standar referensi untuk tujuan kalibrasi. Praktek ini dikenal sebagai pengukuran tidak langsung (indirect gaging).
Toleransi Ring Gauge
Ring gauge tersedia dalam berbagai kelas toleransi. Kelas XXX mewakili gauge kelas tertinggi yang memiliki toleransi paling ketat dan toleransi semakin longgar menuju ZZ. Toleransi gauge yang mendefinisikan nilai toleransi sebagai fungsi kelas untuk rentang ukuran yang bervariasi ditunjukkan pada Tabel 1. Dari tabel tersebut menunjukkan bahwa nilai toleransi meningkat (berpindah dari kelas XXX ke kelas ZZ). Nilai toleransi absolut juga meningkat dengan nilai ukuran ring gauge yang lebih besar.
Tabel 1. Kelas toleransi ring gauge
| Range ukuran | Toleransi (mikro-inci) | XXX | XX | X | Y | Z | ZZ |
| 0.010 | 0.825 | 10 | 20 | 40 | 70 | 100 | 200 |
| 0.825 | 1.510 | 15 | 30 | 60 | 90 | 120 | 240 |
| 1.510 | 2.510 | 20 | 40 | 120 | 120 | 160 | 320 |
| 2.510 | 4.510 | 25 | 50 | 150 | 150 | 200 | 400 |
| 4.510 | 6.510 | 33 | 65 | 190 | 190 | 250 | 500 |
Cara Menggunakan Ring Gauge
Berikut adalah cara menggunakan ring gauge:
1. Pilih ring gauge dengan ukuran diameter yang sesuai.
2. Sebelum digunakan, permukaan ring gauge dibersihkan dengan kain kering.
3. Tuas dan ring harus terpasang dengan baik sehingga putaran terhadap media dapat diukur dan menghasilkan tingkat presisi ukuran yang sesuai, misalnya pada pengaturan nol saat pengukuran diameter internal.
4. Ring gauge hanya perlu ditempel antara tuas dan ring.
5. Kemudian catat diameter dan skala yang akan Anda aplikasikan pada objek lainnya untuk memberikan penjelasan hasil ukur skala.
6. Setelah selesai digunakan, bersihkan kembali dengan kain kering.
7. Simpan ring gauge di tempat yang kelembaban dan suhunya stabil.
Sangat penting untuk menjaga ring gauge agar tetap bersih dan bebas dari kotoran (seperti minyak, chips, bekas sidik jari, dan lainnya). Kotoran tersebut dapat mempengaruhi kinerja dari ring gauge, tidak hanya selama kalibrasi, namun juga dalam penggunaan inspeksi ulir sekrup (screw thread). Penggunaan sikat bulu tabung secara rutin yang ukurannya sesuai dengan diameter utama ring gauge akan membantu menjaga ring gauge agar tidak dipenuhi dengan kotoran saat digunakan.
Konfigurasi dan Opsi Material Ring Gauge
Ada beberapa konfigurasi ring gauge yang digunakan untuk memeriksa berbagai tipe material. Plain ring gauge memiliki diameter dalam yang halus dan dirancang untuk memeriksa poros dan bagian silinder yang tidak memiliki ulir atau potongan spline di sepanjang permukaannya.
Terdapat juga thread ring gauge, yang digunakan untuk memverifikasi bagian yang telah diulir di sepanjang diameter luarnya. Ring gauge tersedia untuk semua jenis ulir, ukuran dan pitch, termasuk BSPT, NPFT, NPSM, NPT, NPTF, UNC, UNEF, UNF, UNS, dan whitworth.
Di dalam thread ring gauge, terdapat konfigurasi khusus untuk berbagai jenis ulir termasuk ring gauge ulir ACME, ring gauge ulir pipa lancip, ring gauge ulir pipa lurus, ring gauge ulir ANPT, dan ring gauge ulir saluran Pg (digunakan pada alat kelengkapan yang digunakan dalam listrik pekerjaan saluran). Ada juga thread ring gauge mini yang biasa digunakan pada jam tangan dan mekanisme miniatur lainnya.
Terdapat pula adjustable ring gauge, dimana berisi 3 slot per set yang dipotong pada interval 120° yang memungkinkan gauge dikalibrasi terhadap setting plug. Kemampuan ini dapat mengurangi biaya produksi dengan memperpanjang masa pakai dari gauge.
Distributor Ring Gauge di Indonesia
PT LFC Teknologi Indonesia menawarkan berbagai pilihan ring gauge dari merek terkemuka di industri yaitu Ojiyas. Kami menawarkan berbagai ukuran dan tipe gauge. Sales staff kami akan membantu Anda menemukan gauge terbaik untuk aplikasi Anda. Untuk informasi lebih lanjut tentang produk yang kami tawarkan, kontak kami untuk mendiskusikan kebutuhan Anda.
