Reamer merupakan salah satu jenis cutting tool yang sangat penting dalam dunia industri, khususnya industri permesinan logam untuk membuat lubang berdiameter.
Dalam artikel ini, Anda akan mengetahui jenis-jenis reamer dan produk reamer terbaik yang dijual di Indonesia.
Contoh Produk Reamer

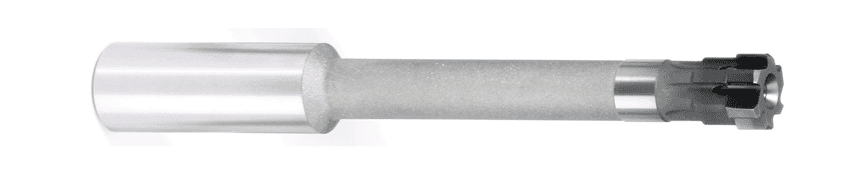

1. Widia Straight Fluted Top Reamer Feed TRF Series
Widia Top Reamer Feed Seri TRF telah dirancang untuk memenuhi sebagian besar kebutuhan penyelesaian lubang, dengan diameter hingga 42 mm dan tersedia dalam berbagai model tepi dan geometri. Top Ream Widia menggunakan cakram karbida tunggal dan sambungan brazing, menyediakan sambungan kuat yang diklaim hampir kebal terhadap efek termal selama operasi pemesinan.

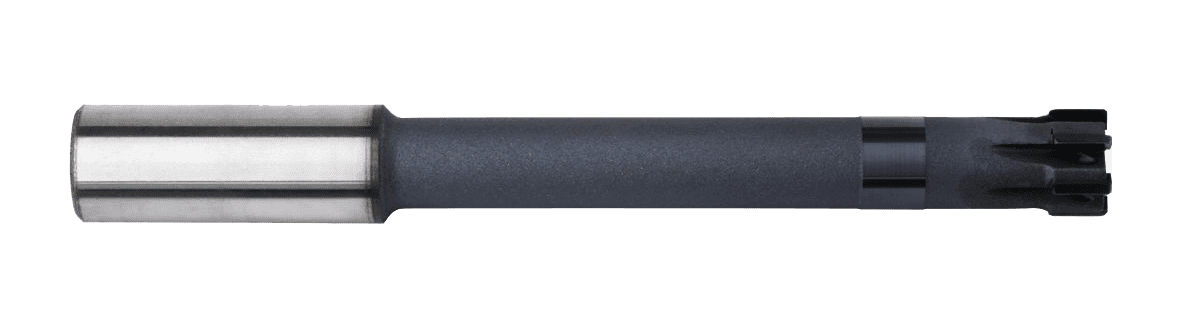

2. Widia Cermet-Tipped Reaming Tools CERMET-DCFD™ Series
Widia CERMET-DCFD™ dirancang dengan ujung berlapis cermet, sehingga optimal untuk ketahanan suhu tinggi dan kekerasan. Elemen yang digunakan dalam seri reamer Widia CERMET-DCFD™ adalah kombinasi paten dari nikel, molibdenum, dan kobalt. Bahan-bahan pintar ini memberikan masa pakai yang jauh lebih ekonomis dalam memotong logam keras di mana tepi yang terpasang menjadi masalah.
3. Magafor Miniature Reamer Megaforce 8610
Magafor megaforce 8610 dirancang dengan shank yang diperkuat untuk menawarkan stabilitas yang lebih besar. Magafor 8610 Carbide Micro Reamers memiliki toleransi ±.00004 dan sangat dioptimalkan untuk aplikasi seperti rekayasa mikro pada pembuatan alat, pembuatan cetakan, perhiasan, permesinan mikro di industri kedirgantaraan dan banyak lagi.
4. Magafor Carbide 8600-Megaforce-38
Magafor 8600-Megaforce-38 dirancang khusus untuk pemesinan dan chamfer logam. Permukaan yang diperoleh halus dan tanpa burr. Magafor juga dapat dipesan khusus untuk memenuhi berbagai aplikasi dalam teknik pemesinan tertentu serta permesinan yang lebih detail dan rumit.
5. ILIX 6326C Reamer Straight Shank DIN 212
ILIX adalah alat pembuat lubang berpresisi tinggi. ILIX menawarkan produk berkualitas tinggi, tepat dan efektif untuk berbagai pekerjaan.
Apa Itu Reamer?
Reamer adalah pemotong multi-gigi yang berfungsi untuk membuat lubang dengan cara berputar secara cepat dan akurat serta menghasilkan permukaan akhir yang halus. Prosesnya disebut dengan reaming.
Reamer digunakan setelah lubang dibor terlebih dahulu. Lubang yang telah dibentuk sebelumnya dengan jumlah kecil, dapat diperbesar menggunakan reamer dengan tingkat akurasi yang tinggi.
Istilah-Istilah Pada Reamer
Beberapa istilah dalam reamer adalah sebagai berikut:
- Axis: Garis lurus imajiner yang membentuk garis tengah memanjang untuk membesarkan lubang.
- Face: Bagian dari permukaan flute yang bersebelahan dengan cutting edge, daerah yang dikenai saat dipotong dari benda kerja.
- Right-hand cutting reamer: Sebuah reamer yang berputar searah jarum jam bila dilihat di bagian belakang reamer (berlawanan arah jarum jam jika dilihat di ujung titik).
- Left-hand cutting reamer: Sebuah reamer yang berputar berlawanan arah jarum jam jika dilihat di bagian belakang reamer (searah jarum jam jika dilihat di ujung titik).
- Cutting edge: Tepi terdepan hingga ke arah rotasi untuk memotong.
- Bevel: Sebuah permukaan sudut.
- Helix angle: Sudut yang dibuat oleh ujung potong heliks pada suatu titik tertentu dengan bidang aksial melalui titik yang sama.
- Rake: Hubungan sudut antara permukaan pemotongan, atau garis singgung ke permukaan pemotongan pada titik tertentu dan bidang atau garis referensi tertentu.
Bagian-Bagian Reamer

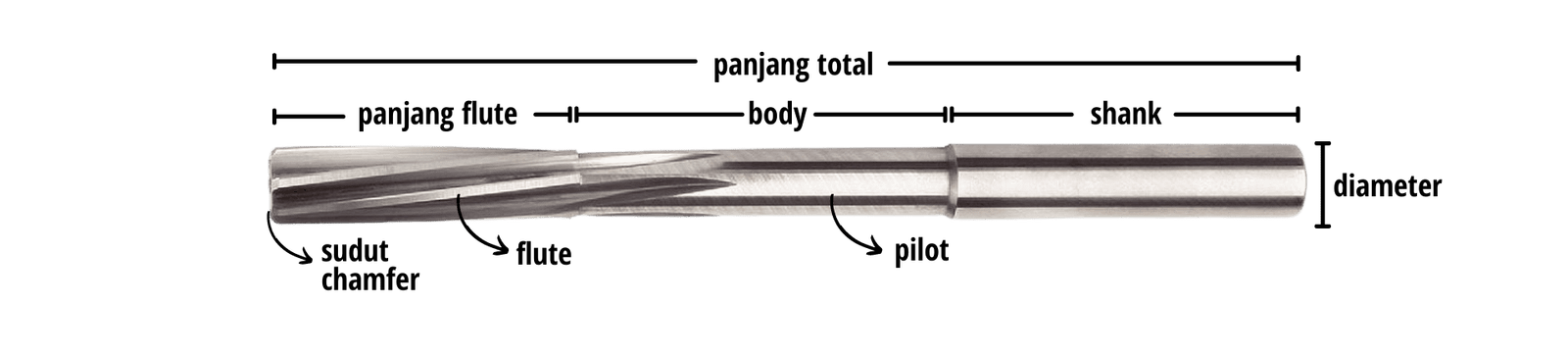

Gambar : Widia Solid Carbide Reaming Tools HSR™ Series DIN 212
Bagian-bagian dari reamer adalah sebagai berikut:
- Flute, adalah alur pada reamer berbentuk tajam dan berperan sebagai pemotong.
- Shank, adalah bagian dari reamer yang dipegang dan digerakkan.
- Diameter, Diameter pemotongan maksimum reamer.
- Body, bagian reamer yang memanjang dari ujung masuk reamer ke permulaan shank.
- Pilot, adalah bagian tubuh yang diputar secara silindris di ujung masuk reamer untuk menjaga reamer tetap sejajar.
Komponen penting yang menjadi ciri khas reamer adalah:
- Cutting edge, meliputi jumlah tepian, heliks, dan lekukan.
- Chamfer, dengan ujung potongan utama.
- Fase dan sudut relief.
- Sudut frontal rake.
Jenis-Jenis Reamer
Terdapat berbagai klasifikasi reamer tergantung pada operasi, tujuan, dan bentuknya. Beberapa jenis reamer tersebut adalah sebagai berikut:

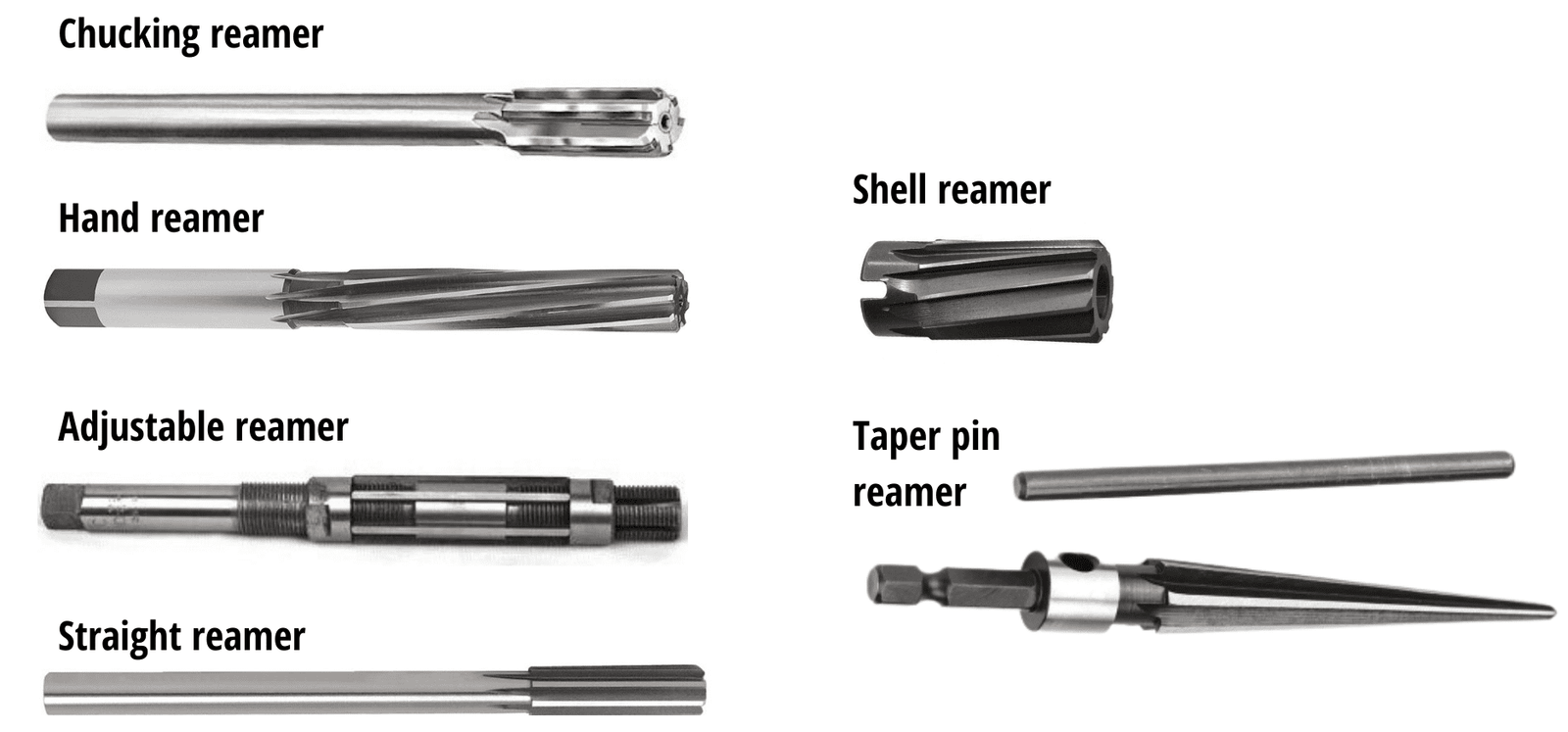

Gambar : Jenis-Jenis Reamer
1. Chucking Reamer
Chucking reamer adalah jenis reamer yang memiliki cutting edge paralel yang pendek dengan ujung memiring dan body yang panjang antara shank. Chucking reamer terbagi menjadi fluted reamer dan rose reamer.
2. Hand Reamer
Hand reamer adalah alat yang memiliki ujung shank berbentuk persegi dan proses reaming dilakukan dengan tangan.
3. Adjustable Reamer
Adjustable reamer adalah alat yang dapat menyesuaikan ukuran lubang yang lebih kecil hingga ukuran yang lebih besar. Diameter pemotongan dapat disesuaikan dengan melonggarkan satu mur sambil mengencangkan bagian lainnya. Sebagian besar digunakan untuk operasi lapangan dan tidak untuk pekerjaan produksi tinggi.
4. Straight Reamer
Straight reamer adalah reamer yang paling umum digunakan hanya untuk membuat sedikit pembesaran lubang pada bahan seperti perunggu, kuningan, dan besi tuang.
5. Shell Reamer
Shell reamer adalah alat yang dirancang tanpa shank dan memiliki lubang di tengahnya, digunakan untuk proses reaming bearing dan operasi serupa lainnya. Saat operasi, kepala reamer shell dipasang pada arbor penggerak.
6. Taper Pin Reamer
Taper pin reamer adalah alat yang digunakan untuk membuat, menyelesaikan, atau menambah lubang runcing, serta membersihkan burr dari lubang yang telah dibor agar pin runcing (tapered pin) dapat pas saat memasuki lubang benda kerja.
Penggunaan Reamer Dalam Industri
Reamer digunakan dalam industri pembuatan alat, percetakan, perhiasan, dan dalam industri kedirgantaraan. Reamer juga banyak digunakan dalam pengerjaan logam. Umumnya digunakan untuk membesarkan lubang dan digunakan dalam mesin bor atau mesin bubut. Selain itu, reamer juga digunakan dalam mesin pemotong sekrup.
Faktor-faktor yang harus diperhatikan dalam pemilihan reamer untuk pekerjaan tertentu adalah sebagai berikut:
1. Bahan yang akan di-reaming
2. Diameter lubang
3. Jumlah stok yang akan dihapus
4. Akurasi dan hasil akhir yang diinginkan
5. Biaya pertama
6. Biaya perawatan
7. Salvage value
Video Penggunaan Reamer Dalam Industri
Berikut ini video contoh penggunaan reamer Maykestag dalam industri.
