Pengertian Air Gauge (Alat Ukur Tekanan Udara)
Air gauge (alat ukur tekanan udara) adalah alat ukur komparatif non-kontak yang dapat digunakan dalam durasi yang singkat karena sistem kerjanya yang self aligning dan self cleaning.
Metode pengukuran ini telah digunakan dalam dunia industri selama lebih dari 80 tahun.
Konsep air gauge didasarkan pada hukum fisika yang menyatakan aliran (flow) dan tekanan (pressure) berbanding lurus terhadap jarak bebas (clearance) dan berbanding terbalik satu sama lain.
Jarak bebas dalam hal ini mengacu pada ukuran dimensi atau jarak antara nozzle probe pengukur udara dan benda kerja.
|

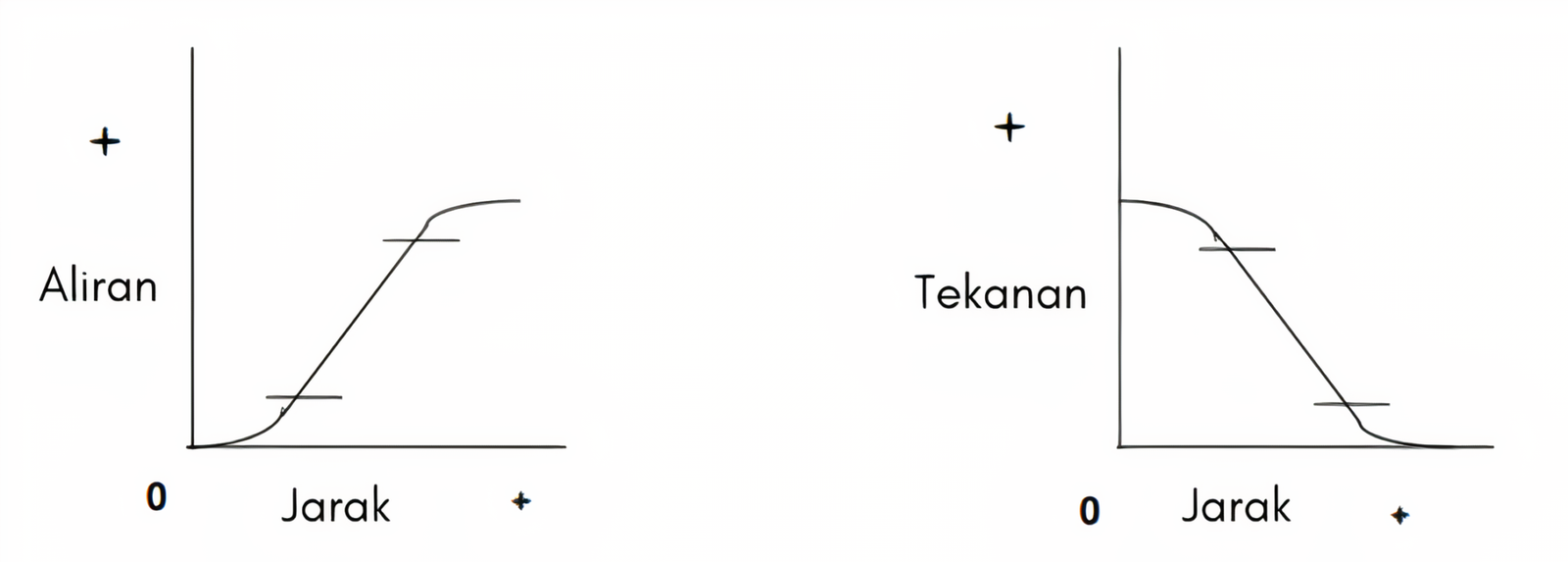

Aliran meningkat seiring bertambahnya clearance |
Tekanan menurun seiring bertambahnya clearance |
Fungsi Air Gauge

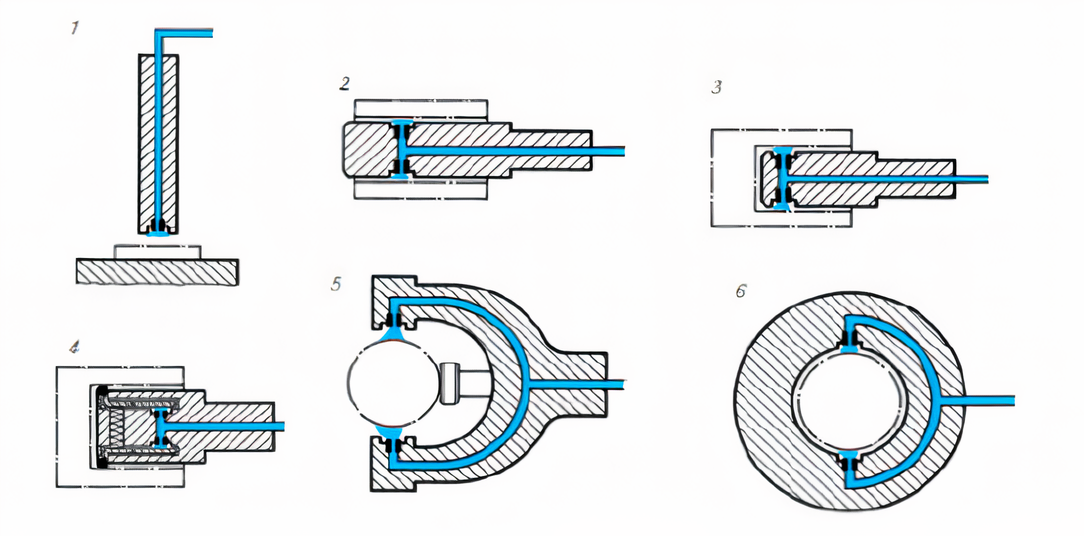

Alat ukur tekanan udara ini dapat digunakan untuk mengukur toleransi geometrik yang kompleks seperti diameter, taper, paralelisme, squareness, kerataan, kelurusan dan toleransi lainnya dengan metode yang sangat cepat dan efisien.
Sebagian besar perkakas udara (air tooling) berfungsi untuk mengukur diameter eksternal, diameter internal, dan lain-lain seperti berikut ini.
1. Mengukur Diameter Eksternal
Salah satu cara air gauge mengukur diameter luar (eksternal) adalah menggunakan air gauge tipe cincin (ring), dengan cara memasukkan bagian dalam air jet ring gauge tersebut.
Biasanya digunakan untuk memfasilitasi pengukuran komponen. Hal ini dilakukan agar air jet ring gauge tidak mudah aus.

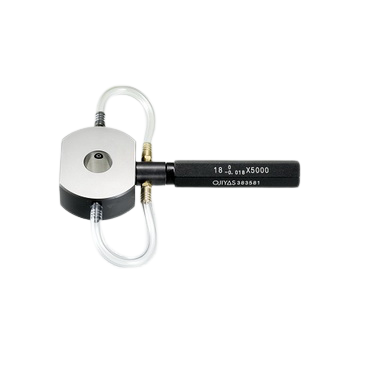

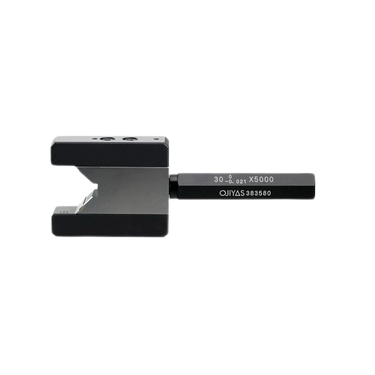

| Ojiyas Air Jet LV Type | Ojiyas Air Jet OR Type |
 |
 |
2. Mengukur Diameter Internal.
Air gauge juga salah satu aplikasi yang populer untuk mengukur diameter internal.
Dalam hal ini, air gauge biasanya dibuat dengan satu set air jet yang berlawanan.
Salah satu keuntungan menggunakan air gauge untuk mengukur diameter internal adalah tidak tergantung pada bagaimana operator memposisikan air gauge secara radial di dalam komponen.
Jadi, menggunakan air gauge untuk mengukur diameter internal memastikan tingkat pengulangan yang lebih tinggi dalam proses pengukuran.

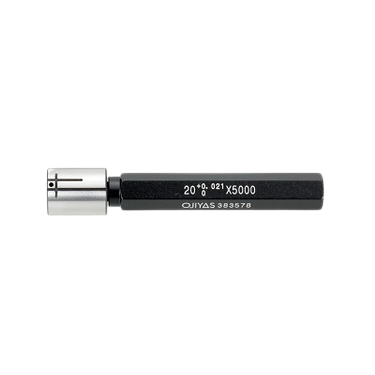

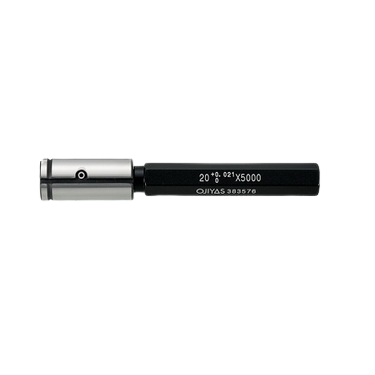

| Ojiyas Air Jet IA Type | Ojiyas Air Jet IC Type | Ojiyas Air Jet LA & LB Type |
 |
 |
 |

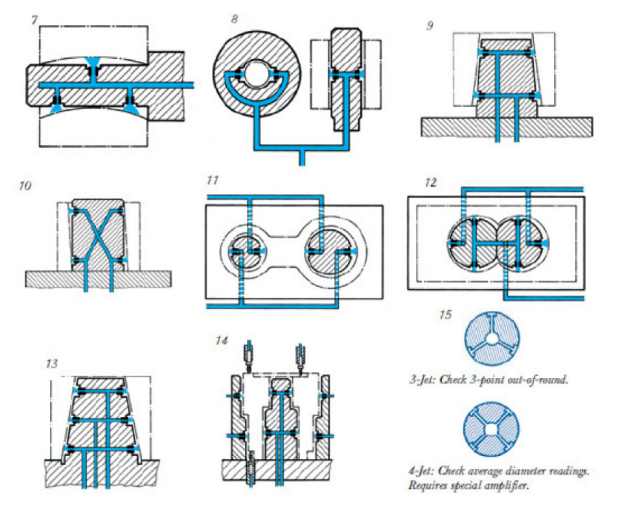

3. Kombinasi
Pengukur udara juga dapat digunakan untuk mengukur kombinasi dari pengukuran diameter luar dan diameter dalam.

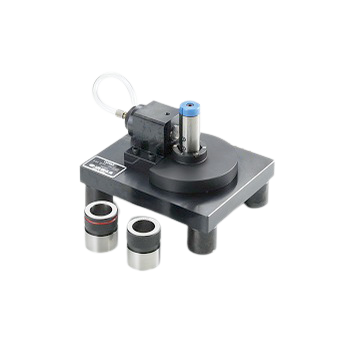

Ojiyas Air Jet For Special Applications
4. Lancip (Taper)
Variasi sudut permukaan taper biasanya diperiksa dengan air gauge sebagai perbedaan dua diameter.
5. Squareness
Nozzle udara yang digunakan dengan pengukuran dinamis untuk mengubah tekanan balik dari kondisi persegi ke kondisi di luar persegi.
6. Kelurusan (Straightness)
Aplikasi umum dari air gauge adalah untuk mengukur kelurusan atau “busur” diameter dalam secara dinamis.
7. Diameter Rata-Rata (Average)
Beberapa nozzle terletak sama di sekitar lingkar air gauge untuk memungkinkan pengukuran ukuran rata-rata.
Kriteria yang Dapat Diukur oleh Air Gauge
|
Jarak yang direkomendasikan |
Hingga 0,15 mm (150 µm), lebih direkomendasikan pada jarak pendek |
|
Diameter minimum |
0,5 mm |
|
Diameter maksimum |
Hingga 500 mm (namun sangat jarang karena air gauge akan berat) |
|
Resolusi tampilan (display) |
Hingga 0,01 µm (biasanya 0,1 µm) |
|
Kesalahan (error) maksimal |
<0,1 µm |
|
Linearitas menurut teori |
Jarak pengukuran dibagi 80-100 (tergantung air gauge yang digunakan) |
|
Pengulangan |
Hingga 0,02 µm |
|
Tingkat display refresh |
Hingga 150 kali per detik (tergantung pada diameter air jet, panjang tabung, dan desain/kualitas pengukur udara) |
|
Tekanan udara |
Tepatnya diatur pada 3 Bar |
Sistem pada Alat Ukur Tekanan Udara
Terdapat dua tipe sistem pada air gauge, yaitu:
1. Back Pressure (Dual Master) Gauge
- Tipe yang paling serbaguna.
- Pembesaran dapat disesuaikan (fleksibel).
- Harga lebih murah.
- Tekanan udara yang lebih tinggi (membersihkan bagian permukaan secara efektif).
- Dual master memberikan ketertelusuran pengukuran yang lebih besar.
- Lebih banyak produsen (kompatibilitas yang luas).
2. Differential (Single Master) Gauge
- Pembesaran yang lebih tinggi dan jangkauan yang lebih panjang.
- Jarak bebas alat ke bagian yang lebih besar mengurangi keausan dan kecepatan penggunaan.
- Stabilitas, ketergantungan yang lebih baik; tidak ada penyimpangan.
- Lebih baik untuk aplikasi kontrol otomatis dan pendataan SPC.
- Single master membuat pengukur lebih mudah dan lebih cepat untuk diatur.
Keunggulan / Kelebihan Air Gauge
- Pengukurannya sangat cepat. Bagus untuk inspeksi suku cadang bervolume tinggi. Pengukuran hanya membutuhkan beberapa detik dan dapat dilakukan secara inline, dalam banyak operasi.
- Hasil pengukuran berpresisi tinggi. Air gauge dapat mengulangi pengukuran dalam rentang sub-mikron (skala sepersejuta inci) dengan tingkat akurasi yang sangat tinggi.
- Tidak memerlukan pelatihan khusus. Operator air gauge dapat melakukan pengukuran tanpa pelatihan khusus.
- Mudah digunakan. Pengukuran udara hanya membutuhkan beberapa langkah cepat. Pada sistem yang lebih maju, semua data berkualitas terintegrasi dan dapat diunduh melalui berbagai port dan protokol.
- Non-kontak. Konsep air gauge adalah non-kontak. Komponen sensitif dan struktur berbahan halus dapat diukur tanpa risiko kerusakan.
- Self cleaning. Karena udara bertiup melintasi permukaan yang diukur, debu atau cairan pendingin apapun akan dibersihkan dari bagian tersebut. Hal ini akan sangat menghemat waktu persiapan dan biaya serta tidak mengganggu akurasi sama sekali.
- Tidak ada bagian yang bergerak. Hal ini membuat sistem pengukuran dapat tahan lama. Selama pasokan udara konsisten dan bersih, pengukur udara dapat bertahan selama bertahun-tahun.
- Diameter kecil. Pengukur udara dapat digunakan untuk mengukur diameter yang sangat kecil yakni kurang dari 0,6 mm.
- Pengukuran lancip. Udara adalah cara cepat dan akurat untuk mengukur kemiringan. Dapat ditampilkan dalam derajat, menit, detik.
- Tidak akan mempengaruhi keakuratan pengukuran. Kontrol aliran udara pada sistem yang lebih canggih sangat dapat disesuaikan dan tidak mempengaruhi keandalan dan keakuratan pengukuran.
Cara Memilih Alat Ukur Tekanan Udara yang Tepat
Pemilihan air gauge tidak sulit dan tidak jauh berbeda seperti memilih bore gauge, plug gauge, atau snap gauge. Anda hanya perlu mengetahui informasi seputar ukuran, toleransi, dimana pengukuran tersebut akan dilakukan, dan permukaan akhir yang diinginkan.
Dengan air gauge, titik pengukuran sebenarnya adalah luas rata-rata permukaan yang ditutupi oleh udara dari pancaran udara. Jika kita mempertimbangkan hasil akhir atau kekasaran permukaan benda kerja, pengukur udara akan mengukur rata-rata puncak dan lembah yang terkena pancaran udara. Hal ini berbeda dengan alat ukur tipe kontak, seperti bore gauge.
Cara Menggunakan Air Gauge
1. Pasokan Udara
Sebelum Anda mulai melakukan pengukuran, penting untuk memastikan bahwa pasokan udara (air supply) sangat stabil. Hal ini dilakukan dengan menggunakan pengatur presisi. Penggunaan regulator udara yang buruk dapat menyebabkan pengukuran yang tidak stabil.
2. Setting Master
Setting master digunakan pada awal pengukuran dengan alat pengukur udara. Setting master membantu mengatur rentang pengukuran minimum dan maksimum pada unit udara.
Disarankan untuk menggunakan setting master yang 10-15 kali lebih akurat daripada interval toleransinya.
Master berkualitas tinggi sangat penting untuk mencapai hasil pengukuran yang konsisten.
Ojiyas setting master ring dan plug di bawah ini adalah contoh produk dari setting master yang direkomendasikan untuk Anda.

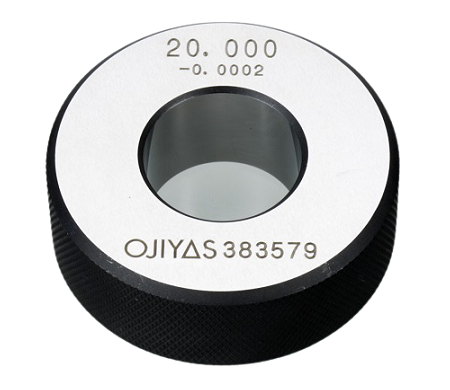

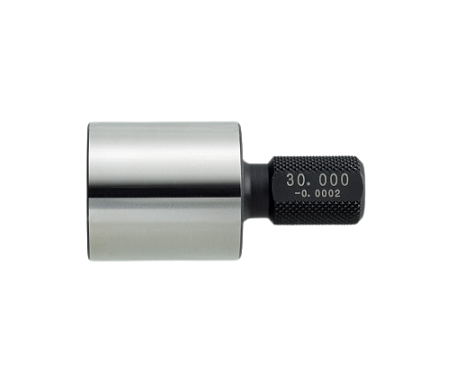

| Ojiyas Master Ring Gauge | Ojiyas Master Plug Gauge |
 |
 |
3. Unit Udara
Setelah mengatur unit udara, air gauge siap untuk melakukan pengukuran pada benda kerja.

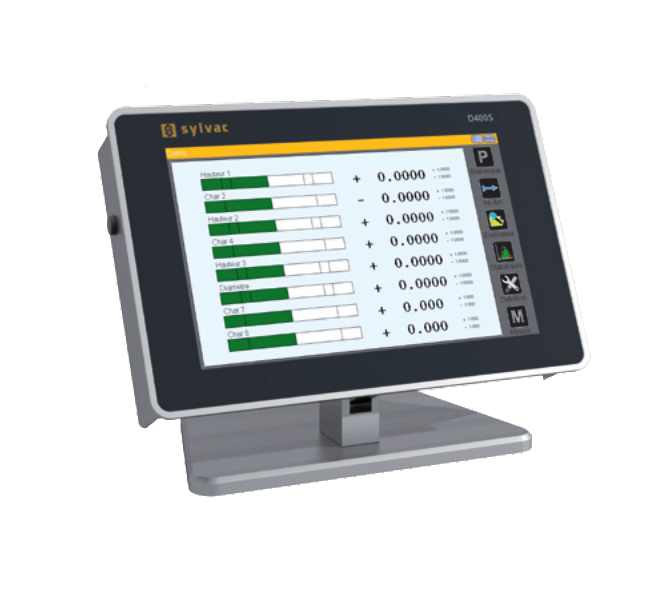

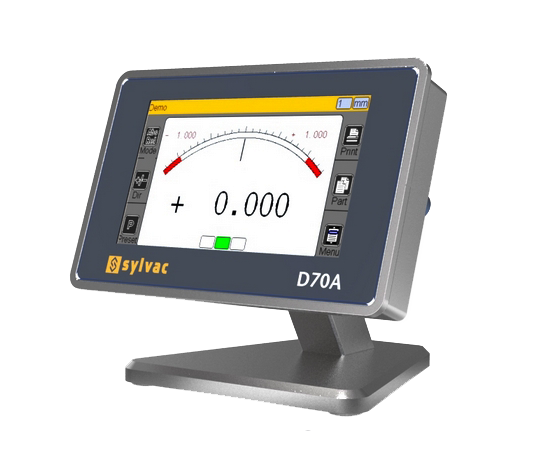

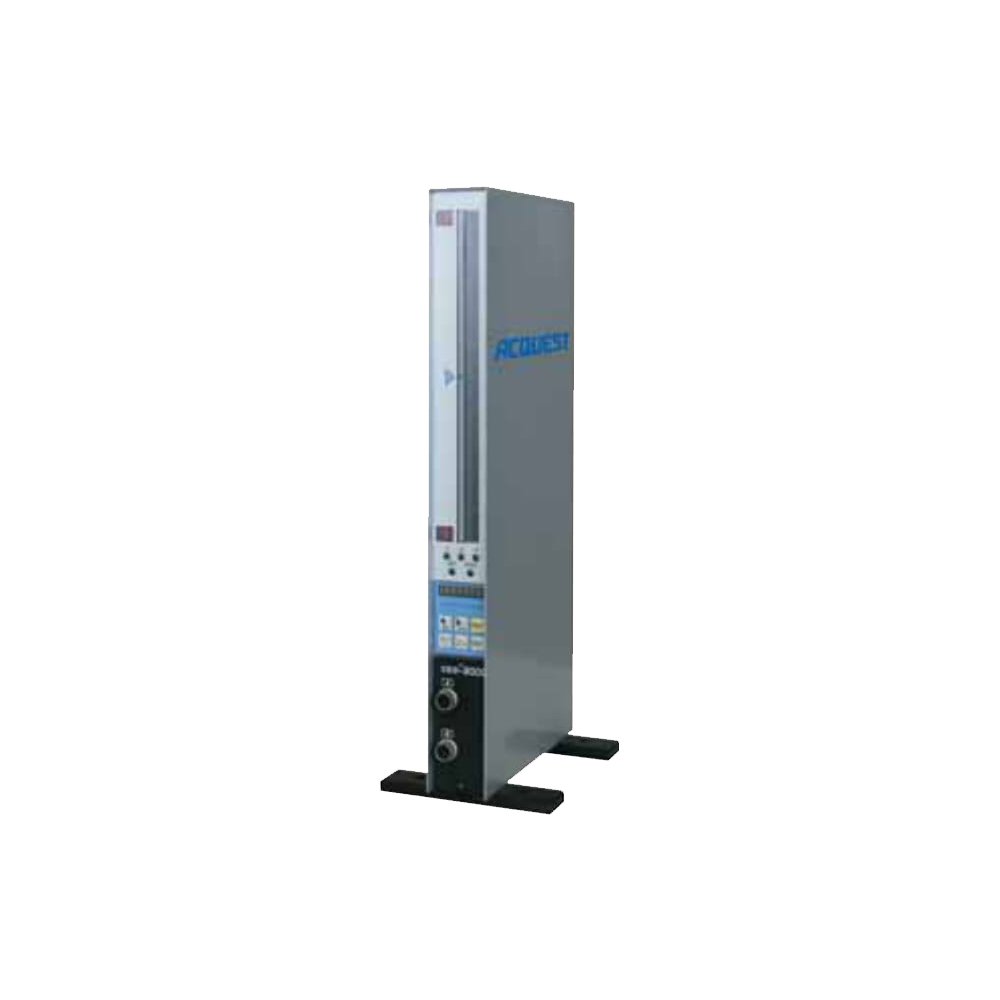

| Sylvac D400S IP65 | Acquest CAG-3000 | Sylvac D70A |
 |
 |
 |
Industri yang Menggunakan Air Gauge
Air gauge (pengukur udara) sangat cocok digunakan untuk pengukuran komponen yang membutuhkan akurasi yang tinggi. Air gauge banyak digunakan dalam industri berikut ini:
- Otomotif
- Kedirgantaraan
- Bearing
- Medis
- Percetakan material
- Komponen mesin
- Kemasan
- dan lain sebagainya
